Descrizione del funzionamento di un impianto fotovoltaico connesso alla rete:
L’energia solare catturata dai moduli fotovoltaici viene trasformata in energia elettrica a corrente continua.
L’inverter trasforma la corrente continua in alternata così come quella fornita dalla rete.
All’uscita dell’inverter è posto il contatore di produzione, che misura tutta l’energia elettrica prodotta dall’impianto;
La lettura del contatore di produzione verrà comunicata dal gestore di rete (Enel Distribuzione) al GSE (Gestore
dei Servizi Energetici) il quale provvede ad effettuare il bonifico per l’erogazione dell’incentivo.
L’energia elettrica in uscita dal contatore di produzione giunge al nodo dove si divide tra energia necessaria ad
alimentare i carichi dell’utenza e l’energia in eccesso che viene immessa in rete.
Il contatore di scambio provvede a contabilizzare l’energia prelevata dalla rete quando la produzione dell’impianto
fotovoltaico non è sufficiente come ad esempio di notte.
Lo stesso contatore di scambio misura anche l’energia immessa nella rete quando la produzione è in eccesso,
tale lettura viene comunicata al GSE il quale provvede al calcolo e all’erogazione del contributo Scambio sul Posto.

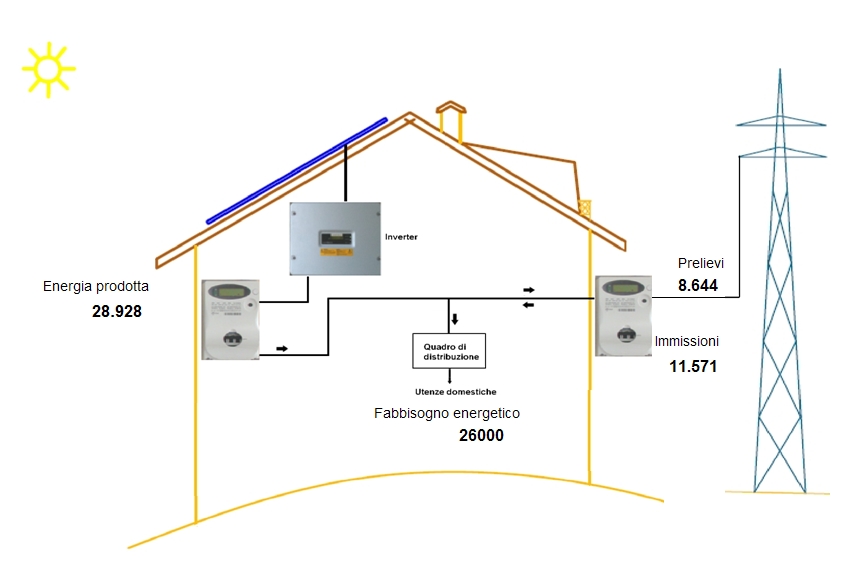

Schema esplicativo:

Benefici derivanti dal 1° anno di esercizio dell’impianto fotovoltaico:
(Esempio relativo ad un impianto da 19,95 KWp in regime di scambio sul posto , entrato in esercizio ad agosto 2011, e bonus per l’impiego di moduli di provenienza CEE)
Incentivo Conto Energia	energia prodotta x incentivo
	28927,5	x	0,37		€ 10.787
Risparmio su bolletta	(fabbisogno energetico – prelievi) x costo energia
	17357	x	0,20		€ 3.471
Scambio sul posto	energia immessa x tariffa zonale
	10.400	x	0,16		€ 1.664

	28.868	€ 10.400,00		Totale	€ 15.922
